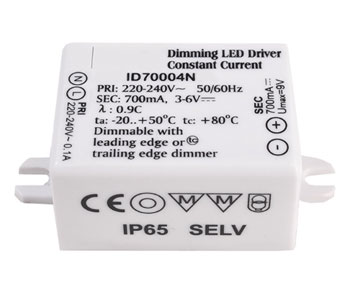

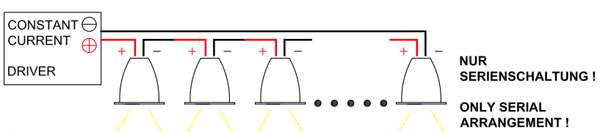

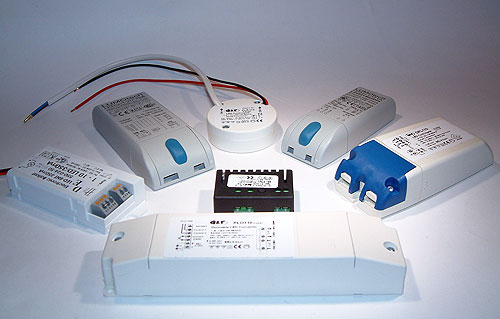

LED-Konverter 700mA / 4W
dimmbar

700mA- Konstantstrom-LED-Konverter
Dimmbar per Phasenanschnitt oder Phasenabschnitt
Eingangsspannung: 230V, AC
Ausgangsspannung: 3-6V
Maximale Leistung: 4W
Abmaße: 53.4 x 27 x 21mm
Schutzart: IP65 (Spritzwasser geschützt)

Preise und Verfügbarkeit auf unserer neuen Seite unter www.wohlrabe-lichtsysteme.de

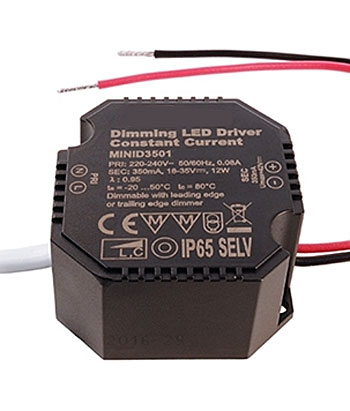

LED-Konverter 700mA / 12W
dimmbar

700mA- Konstantstrom-LED-Konverter
Dimmbar per Phasenanschnitt oder Phasenabschnitt
Eingangsspannung: 230V, AC
Ausgangsspannung: 9 - 18V
Maximale Leistung: 12W
Abmaße: 50 x 48 x 24mm
Schutzart: IP65 (Spritzwasser geschützt)

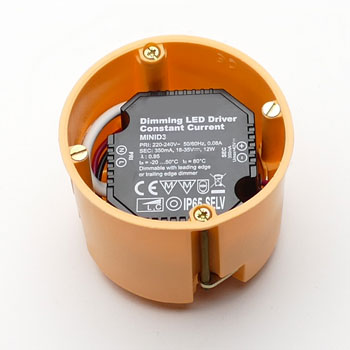

Hier beispielhaft eingelegt in eine Unterputzdose (exkl.)

Preise und Verfügbarkeit auf unserer neuen Seite unter www.wohlrabe-lichtsysteme.de

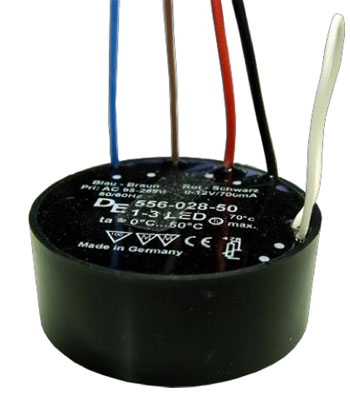

LED-Konverter 700mA / 8.4W
dimmbar mit Potentiometer

LED-Netzgerät mit konstantem Ausgangsstrom 700mA für 1 - 3 LEDs. Dimmbar über extern anzuschließendes Potentiometer (Sonderzubehör). Die Ausgangsleistung kann im Bereich von 10% - 100% eingestellt werden. Es können bis zu drei Geräte mit einem Potentiometer geregelt werden. Der Konverter kann auch ohne Potentiometer in nicht dimmbarer Version betrieben werden.
Dimmzustand bleibt dauerhaft gespeichert.

Eingangsspannung: 95 - 265V, AC oder 130 - 374V, DC
Ausgangsspannung: 0 - 12V
Maximale Leistung: 8.4W
Abmaße: d = 49.5mm, h = 20mm
Schutzart: IP44 (Spritzwasser geschützt)
Schutzmechanismen: Temperaturüberwachung, Überlastschutz, Kurzschlussschutz

LED-Konverter

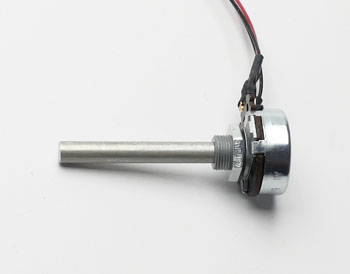

Potentiometer

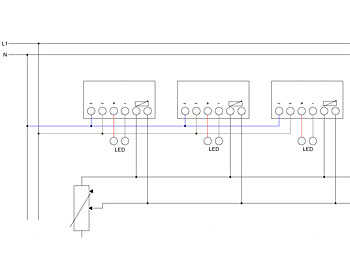

Schaltbild bei Verwendung von drei Konvertern mit einem Potentiometer

Preise und Verfügbarkeit auf unserer neuen Seite unter www.wohlrabe-lichtsysteme.de

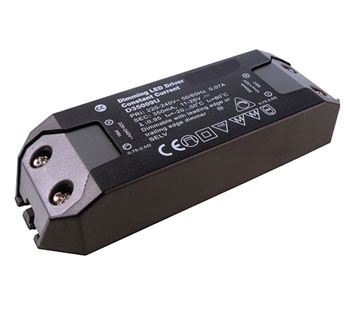

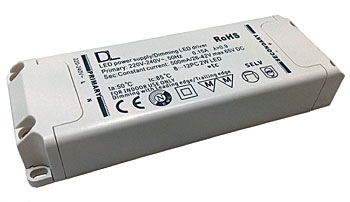

LED-Konverter 700mA / 22 / 36W
dimmbar

Eingangsspannung: 220 - 240V, AC
Dimmbar per Phasenanschnitt oder Phasenabschnitt
Schutzart: IP20
Schutzmechanismen: Kurzschlussschutz

Technische Daten Version 22W:
Ausgangsspannung: 14- 32V
Maximale Leistung: 22W
Abmaße: l x b x h = 127 x 44 x 28mm

Technische Daten Version 36W:
Ausgangsspannung: 24 - 52W
Maximale Leistung: 36W
Abmaße: l x b x h = 166 x 52 x 24mm

Preise und Verfügbarkeit auf unserer neuen Seite unter www.wohlrabe-lichtsysteme.de



LED-Konverter 700mA / 40W
dimmbar

Eingangsspannung: 220 - 240V, AC
Dimmbar per Phasenanschnitt oder Phasenabschnitt
Schutzart: IP20
Ausgangsspannung: 35 - 56V
Maximale Leistung: 40W
Abmaße: l x b x h = 137 x 42.5 x 29.5mm
Schutzmechanismen: Temperaturüberwachung, Kurzschlussschutz

Preise und Verfügbarkeit auf unserer neuen Seite unter www.wohlrabe-lichtsysteme.de



Die Dip-Schalter zum Einstellen der Betriebsart

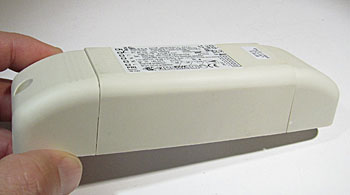

Multi LED-Konverter 700mA / 32W dimmbar

Konverter, der sich mit einem typischerweise als Wanddimmer ausgeführten Dimmer steuern lässt, wie er in vielen häuslichen Installationen montiert oder problemlos nachzurüsten ist. Wichtig: Es können sowohl Phasenabschnitt-Dimmer als auch Phasenanschnitt-Dimmer sein. Per Dip-Schalter sind alle Parameter einstellnar. Der Konverter ist für LEDs geeignet, die per Konstantstrom oder Konstantspannung betrieben werden.
Master / Slave Betrieb möglich über zweiadriges Sync-Kabel: Ein Master-Konverter kann max. 9 Slave-Konverter steuern.
Auch per externem Taster steuerbar.

Konstantstrom:
350mA
Ausgangsspannung: max. 47V
Maximale Leistung: 17W
500mA
Ausgangsspannung: max. 47V
Maximale Leistung: 24W
550mA
Ausgangsspannung: max. 47V
Maximale Leistung: 25W
700mA
Ausgangsspannung: max. 46V
Maximale Leistung: 32W
750mA
Ausgangsspannung: max. 47V
Maximale Leistung: 32W

Konstantspannung:
12V: max. 10W
24V: max. 20W
28V: max. 22W

Abmaße: 165 x 46 x 35mm
Eingangsspannung: 230V, AC

Preise und Verfügbarkeit auf unserer neuen Seite unter www.wohlrabe-lichtsysteme.de

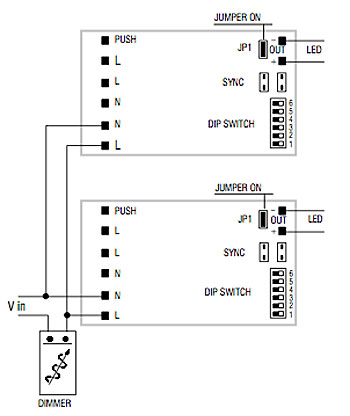

Dimm-Betrieb mit externem Dimmer und parallel geschaltetem 2. Konverter

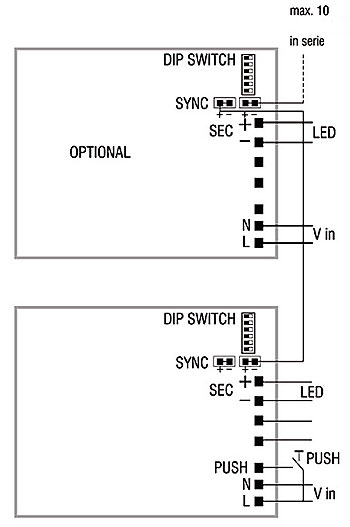

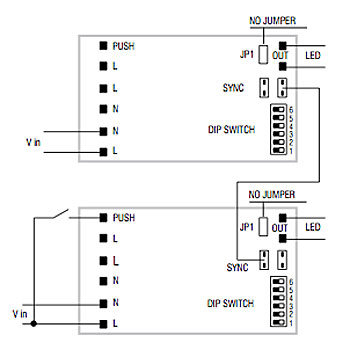

Dimm-Betrieb mit Taster und angeschlossenem 2. Konverter

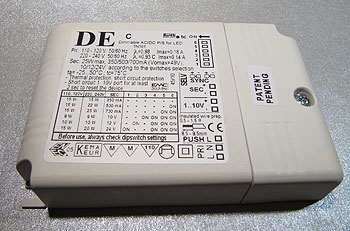

Multi-LED-Konverter dimmbar mit Taster oder 1-10V Schnittstelle

LED-Konverter mit Tastensteuerung. Anschluß an externen Taster (nicht mitgeliefert). Kurzer Tastendruck = an/aus, längeres Drücken = dimmen. Wahlweise auch Steuerung über 1...10V Schnittstelle.
Eingangsspannung: 220 – 240V, AC
Abmaße: (lxbxh) 103 x 67 x 21mm
Schutzmechanismen: Temperaturüberwachung, Kurzschlussschutz und Schutz gegen Spannungsspitzen

Per Dip-Switch sind verschiedene Ströme bzw. Ausgangsspannungen einstellbar:
Konstantströme:
350mA: max. 43V, 15W
500mA: max. 43V, 22W
700mA: max. 36V, 25W
Konstantspannungen:
10V Konstantspannung, 9W
12V Konstantspannung, 10W
24V Konstantspannung, 20W

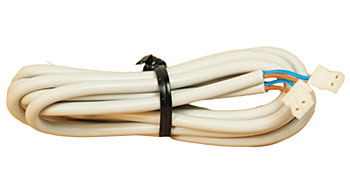

Synchronisationskabel zum verbinden mehrerer Konverter (Mater / Slve Betrieb), Best. Nr. D55604801



Preise und Verfügbarkeit auf unserer neuen Seite unter www.wohlrabe-lichtsysteme.de

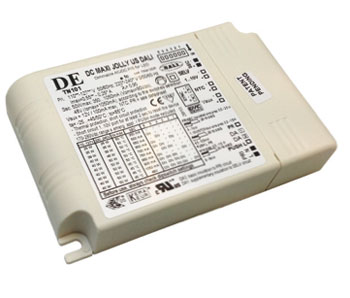

Multi-LED-Konverter dimmbar mit Taster, DALI oder 1-10V Schnittstelle

LED-Konverter mit Tastensteuerung. Anschluß an externen Taster (nicht mitgeliefert). Kurzer Tastendruck = an/aus, längeres Drücken = dimmen. Wahlweise auch Steuerung über DALI oder über 1...10V Schnittstelle.
Eingangsspannung: 220 – 240V, AC

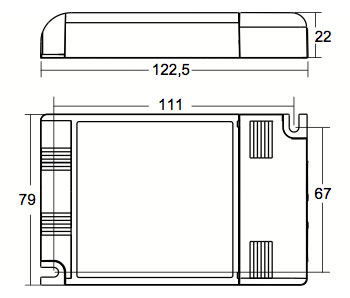

Abmaße: (lxbxh) 123 x 79 x 22mm
Schutzmechanismen: Temperaturüberwachung, Kurzschlussschutz und Schutz gegen Spannungsspitzen

Per Dip-Switch sind verschiedene Ströme bzw. Ausgangsspannungen einstellbar:
Konstantströme:
350mA: max. 74V, 25W
500mA: max. 72V, 35W
550mA: max. 72V, 39W
650mA: max. 72V, 46W
700mA: max. 71V, 50W
750mA: max. 66V, 50W
850mA: max. 58V, 50W
900mA: max. 55V, 50W
1050mA: max. 48V, 50W

Konstantspannungen:
48V Konstantspannung, 50W



Synchronisationskabel zum verbinden mehrerer Konverter (Mater / Slve Betrieb), Best. Nr. D55604801



Preise und Verfügbarkeit auf unserer neuen Seite unter www.wohlrabe-lichtsysteme.de



Multi-LED-Konverter dimmbar mit Taster oder 1-10V Schnittstelle

LED-Konverter mit Tastensteuerung. Anschluß an externen Taster (nicht mitgeliefert). Kurzer Tastendruck = an/aus, längeres Drücken = dimmen. Wahlweise auch Steuerung über DALI oder über 1...10V Schnittstelle.
Eingangsspannung: 220 – 240V, AC
Abmaße: (lxbxh) 123 x 79 x 22mm
Schutzmechanismen: Temperaturüberwachung, Kurzschlussschutz und Schutz gegen Spannungsspitzen

Per Dip-Switch sind verschiedene Ströme bzw. Ausgangsspannungen einstellbar:
Konstantströme:
350mA: max. 74V, 25W
500mA: max. 72V, 35W
550mA: max. 72V, 39W
650mA: max. 72V, 46W
700mA: max. 71V, 50W
750mA: max. 66V, 50W
850mA: max. 58V, 50W
900mA: max. 55V, 50W
1050mA: max. 48V, 50W

Konstantspannungen:
48V Konstantspannung, 50W



Synchronisationskabel zum verbinden mehrerer Konverter (Mater / Slve Betrieb), Best. Nr. D55604801



Preise und Verfügbarkeit auf unserer neuen Seite unter www.wohlrabe-lichtsysteme.de

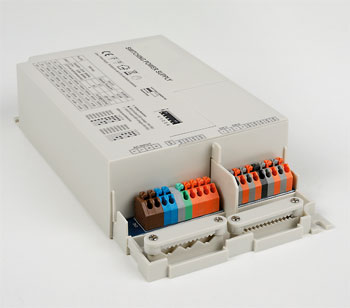

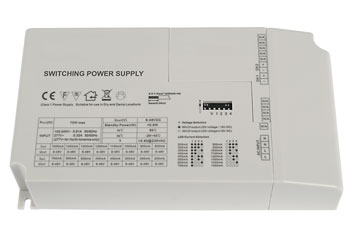

Multi-LED-Konverter dimmbar mit Funk-Fernbedienung

Multiwatt-LED-Konverter mit Funk-Schnittstelle
Eingangsspannung: 100 – 260V, AC
Abmaße: (l x b x h)
Version 40W: 144 x 84 36mm
Version 75W: 173 x 94 x 38mm
Verschiedene Konstantströme zwischen 250mA...1500mA sind per Dip-Schalter wählbar :

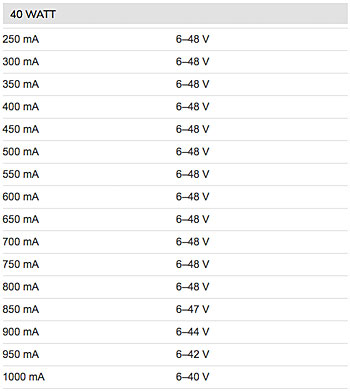

Ströme und Spannungen für Konverter Version max. 40W:

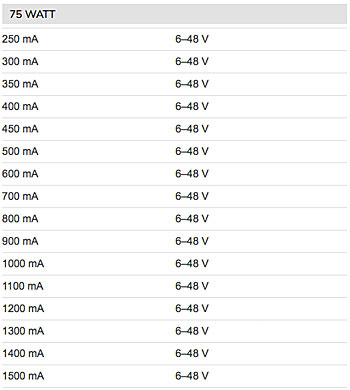

Ströme und Spannungen für Konverter Version max. 75W:

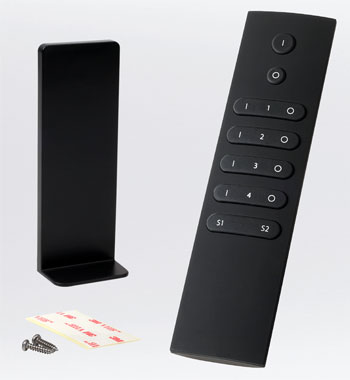

Der Funk-Handsender ermöglicht mit dem Multiwatt-LED-Konverter das bequeme dimmen von 4 Zonen ohne großen Installationsaufwand.
Batterie: Lithium Knopfzelle CR2025, 3V (inkl.)
Abmessungen: 150 x 40 x 13mm
- Einfaches Dimmen durch 4 Up & Down Taster
- Abspeichern von 2 verschiedenen Helligkeitsstufen je Zone (je Zone ist ein Multiwatt-LED-Konverter notwendig)
- Jede Zone kann mit beliebig vielen Multiwatt-LED-Konvertern verbunden werden
- Jeder Multiwatt-LED-Konverter kann von max. 8 Funk-Handsendern gesteuert werden
- 868 MHz, 20-30m Übertragungsdistanz innerhalb von Räumen

Preise und Verfügbarkeit auf unserer neuen Seite unter www.wohlrabe-lichtsysteme.de

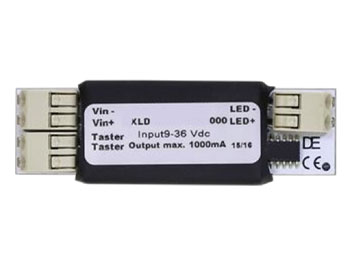

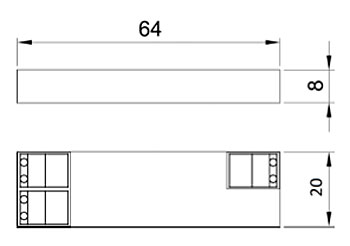

LED-Tast-Dimmer

Konstantstromquelle für LEDs dimmbar über externen Taster
Eingebaute Schutzfunktionen:
- Bei Kurzschluss im Lastkreis wird der Strom auf seinen eingestellten Wert begrenzt
- Abschaltung bei Übertemperatur

Programmablauf der Lichtsteuerung

1. Taster kurz drücken = Kanal ein

2. Taster drücken = Licht wird heller

3. Taster loslassen = die aktuelle Helligkeit wird gespeichert

4. Taster drücken = Licht wird dunkler

5. Taster loslassen = die aktuelle Helligkeit wird gespeichert

6. Vorgänge 2-5 wiederholen sich

7. Taster kurz bestätigen = Kanal aus

Beim Ausschalten der Betriebsspannung der Stromquelle wird der aktuelle Zustand gespeichert. Beim Einschalten wird der letzte Betriebszustand automatisch wieder hergestellt.

Die maximale Kabelllänge zum Taster sollte 1m nicht überschreiten

Eingangsspannung: 9-36V Gleichspannung
Ausgangsstrom:
minimal 20mA, maximal je nach Modell 350mA, 500mA, 700mA oder 1000mA,
Ausgangsspannung:
Version 350mA: max. 32VDC
Versionen 500mA, 700mA und 1000mA: max. 28VDC
